Плоский навес в стиле хай-тек: как рассчитывается снеговая нагрузка и почему это важно

Плоский навес в стиле хай-тек: как рассчитывается снеговая нагрузка и почему это важно

Современный плоский навес в стиле хай-тек — это не просто красивая минималистичная конструкция. За лаконичной геометрией, тонким фризом и визуально “ровной” крышей должна стоять полноценная инженерия: расчет нагрузок, проверка несущей способности, понимание поведения снега зимой и правильная организация водоотвода. Именно это отличает надежный навес от просто эффектной картинки. Расчет снеговых нагрузок в России выполняют по СП 20.13330.2016 «Нагрузки и воздействия», где заданы общие правила определения нормативных и расчетных нагрузок на покрытия сооружений.

Почему для плоского навеса расчет особенно важен

Плоская кровля в стиле хай-тек выглядит легко и аккуратно, но именно такие конструкции требуют особенно внимательного расчета. Визуально крыша может казаться абсолютно горизонтальной, однако по факту у нее должен быть предусмотрен уклон для отвода воды и талого снега. Если этого не сделать, на покрытии накапливаются снеговые массы, образуется наледь, увеличивается нагрузка на прогоны, опоры и фундамент. Кроме того, нормативы требуют учитывать не только равномерную, но и неравномерную снеговую нагрузку — то есть реальные сценарии, когда снег распределяется по кровле не одинаково.

По какому нормативу считается снеговая нагрузка

Базовый документ для таких расчетов — СП 20.13330.2016. В разделе 10 этого свода правил указано, что нормативное значение снеговой нагрузки на горизонтальную проекцию покрытия определяется по формуле, в которой учитываются:

• Sg — нормативный вес снегового покрова на земле для конкретного региона;
• μ — коэффициент формы кровли;
• ce — коэффициент, учитывающий снос снега ветром;
• ct — термический коэффициент.

Для проектировщика это означает простую вещь: один и тот же по размерам навес в разных условиях может испытывать разную снеговую нагрузку. Имеет значение регион строительства, форма кровли, наличие парапетов, примыканий, высоких фризов, а также условия снегопереноса ветром.

Какая снеговая нагрузка действует в Москве и Московской области

Для отдельных городов и населенных пунктов нормативное значение веса снегового покрова Sg принимается по приложению К к СП 20.13330.2016. Для Московской области в таблице указаны, в частности, следующие значения:

• Москва — 1,45 кПа
• Дмитров — 1,45 кПа
• Клин — 1,85 кПа
• Коломна — 1,45 кПа
• Сергиев Посад — 1,60 кПа
• Серпухов — 1,50 кПа.

Именно поэтому говорить “у нас стандартный расчет для всех объектов” — неправильно. Даже в пределах Московской области снеговая нагрузка отличается. Для надежного навеса расчет должен выполняться под конкретное место строительства, а не “в среднем по рынку”.

Пример расчета для плоского навеса в Москве

Если взять упрощенный базовый сценарий для плоского навеса в Москве, можно использовать такие исходные данные:

• Sg = 1,45 кПа
• μ = 1,0 — для простой плоской схемы без сложной геометрии;
• ce = 1,0
• ct = 1,0.

Тогда нормативная снеговая нагрузка на покрытие составит:

S₀ = 1,45 кПа

То есть примерно:

1,45 кПа ≈ 145 кг/м²

Далее для расчета по первой группе предельных состояний используется коэффициент надежности по нагрузке. Для снеговой нагрузки он принимается равным 1,4.

Тогда расчетная нагрузка будет:

1,45 × 1,4 = 2,03 кПа

или примерно:

2,03 кПа ≈ 203 кг/м².

Это уже вполне серьезное усилие, которое должна безопасно воспринимать конструкция. А если учесть локальные зоны накопления снега, значения могут быть еще выше.

Почему нельзя считать только “среднюю” нагрузку

Одна из самых частых ошибок — ориентироваться только на равномерную снеговую нагрузку по всей площади крыши. На практике снег часто накапливается локально:

• у высоких фризов;
• у парапетов;
• возле примыкания к дому;
• в местах перепадов высоты;
• в зонах, защищенных от выдувания ветром.

СП прямо требует рассматривать неблагоприятные схемы распределения снеговой нагрузки, включая неравномерные. Для покрытий с парапетами и в зонах перепадов высоты предусмотрены специальные схемы приложения Б, а для плоских покрытий при длине зоны переноса снега более 24 м или при высоте парапета более 1,2 м нужно учитывать местную повышенную нагрузку, как у перепадов высоты.

Для частного автонавеса это особенно важно, если:

• навес примыкает к дому;
• фриз сделан высоким для красивого хай-тек вида;
• рядом есть хозблок, забор, стена или другая конструкция;
• навес имеет закрытые боковые зоны или экраны.

Именно в таких местах реальная работа конструкции оказывается сложнее, чем кажется по картинке.

Что означает “плоский” навес на практике

В инженерном смысле плоская крыша почти никогда не является абсолютно плоской. Для нормальной эксплуатации нужен скрытый уклон и организованный водоотвод. Это особенно важно в условиях московского климата, где конструкция последовательно работает под снегом, водой и льдом.

С точки зрения дизайна навес может оставаться идеально “хай-тек”: чистые линии, строгая геометрия, ровный фриз, минималистичный внешний вид. Но внутри этой эстетики должны быть заложены:

• уклон кровли;
• жесткая расчетная схема;
• достаточное сечение несущих элементов;
• проверка прогонов и опор;
• корректная работа узлов;
• надежное основание и фундамент.

Именно такой подход позволяет совместить архитектуру и надежность.

Как коэффициенты влияют на реальную нагрузку

В теории формула расчета допускает корректировку через коэффициенты ce и ct. Но на практике их нельзя использовать “для уменьшения цифры ради красоты”. Коэффициент сноса снега зависит от условий снегопереноса и защищенности покрытия от ветра, а термический коэффициент применяется для учета таяния снега на покрытиях с высоким коэффициентом теплопередачи. При этом СП отдельно указывает, что для неутепленных покрытий зданий с повышенными тепловыделениями и при обеспеченном отводе талой воды допускается принимать ct = 0,8, а в остальных случаях ct = 1,0.

Для большинства открытых частных навесов в Московском регионе консервативный инженерный подход обычно сводится к тому, что конструкцию проверяют без неоправданного занижения нагрузки. Это разумно, потому что задача навеса — десятилетиями безопасно работать в реальных зимних условиях, а не только красиво выглядеть в день монтажа.

Что должно рассчитываться у надежного навеса

Если говорить профессионально, у качественного плоского навеса в стиле хай-тек должны быть проверены не только “балки вообще”, а вся конструктивная система:

• несущие элементы покрытия;
• прогоны и второстепенные элементы;
• опоры;
• узлы крепления;
• пространственная устойчивость;
• фундамент и основание;
• работа конструкции под сочетанием снеговой и ветровой нагрузок.

СП 20.13330.2016 устанавливает общие правила назначения нагрузок и их сочетаний при расчете сооружений по предельным состояниям, а расчетное значение нагрузки определяется как произведение нормативного значения на коэффициент надежности по нагрузке.

Проще говоря: надежность навеса определяется не толщиной металла “на глаз”, а полноценным расчетом всей системы.

Как мы подходим к проектированию плоских навесов

При проектировании современных навесов в стиле хай-тек важно не жертвовать инженерией ради визуальной легкости. Красивый минимализм работает только тогда, когда за ним стоит правильная конструктивная логика.

Поэтому грамотный подход к плоскому навесу включает:

1. расчет снеговой нагрузки под конкретный регион;
2. проверку равномерных и неравномерных схем нагружения;
3. учет архитектурных особенностей — фриза, примыканий, перепадов, экранов;
4. закладывание запаса надежности;
5. организацию скрытого уклона и водоотвода.

Именно такой подход позволяет получить навес, который выглядит современно, служит долго и не создает проблем зимой.

Вывод

Плоский навес в стиле хай-тек — это не просто красивая крыша на столбах. Это инженерное сооружение, которое в условиях Москвы и Московской области обязательно должно рассчитываться на снеговую нагрузку по СП 20.13330.2016. Для Москвы уже базовый уровень снеговой нагрузки дает около 145 кг/м² нормативно и примерно 203 кг/м² расчетно, а в ряде случаев из-за локального накопления снега нагрузка может быть выше.

Если конструкция спроектирована грамотно, плоский навес сохраняет все преимущества хай-тек архитектуры: чистый внешний вид, тонкую геометрию, современный стиль и долговечность. А значит, клиент получает не просто красивый объект, а действительно надежное решение.

Идеи для 2 инженерных картинок к статье

1) Инфографика: «Как считается снеговая нагрузка на плоский навес»

Что показать:

• аккуратный 3D-рисунок плоского навеса в стиле хай-тек;
• стрелки вниз по покрытию со снеговой нагрузкой;
• подписи: Sg, μ, ce, ct;
• короткую формулу: S₀ = ce × ct × μ × Sg;
• отдельный небольшой блок справа:
  Москва: Sg = 1,45 кПа → примерно 145 кг/м²
  Расчетная нагрузка: 2,03 кПа → примерно 203 кг/м²
• визуально отметить скрытый уклон и водоотвод.

Зачем нужна:
Это будет самая полезная картинка для клиента: она одновременно красивая, понятная и усиливает экспертность статьи.

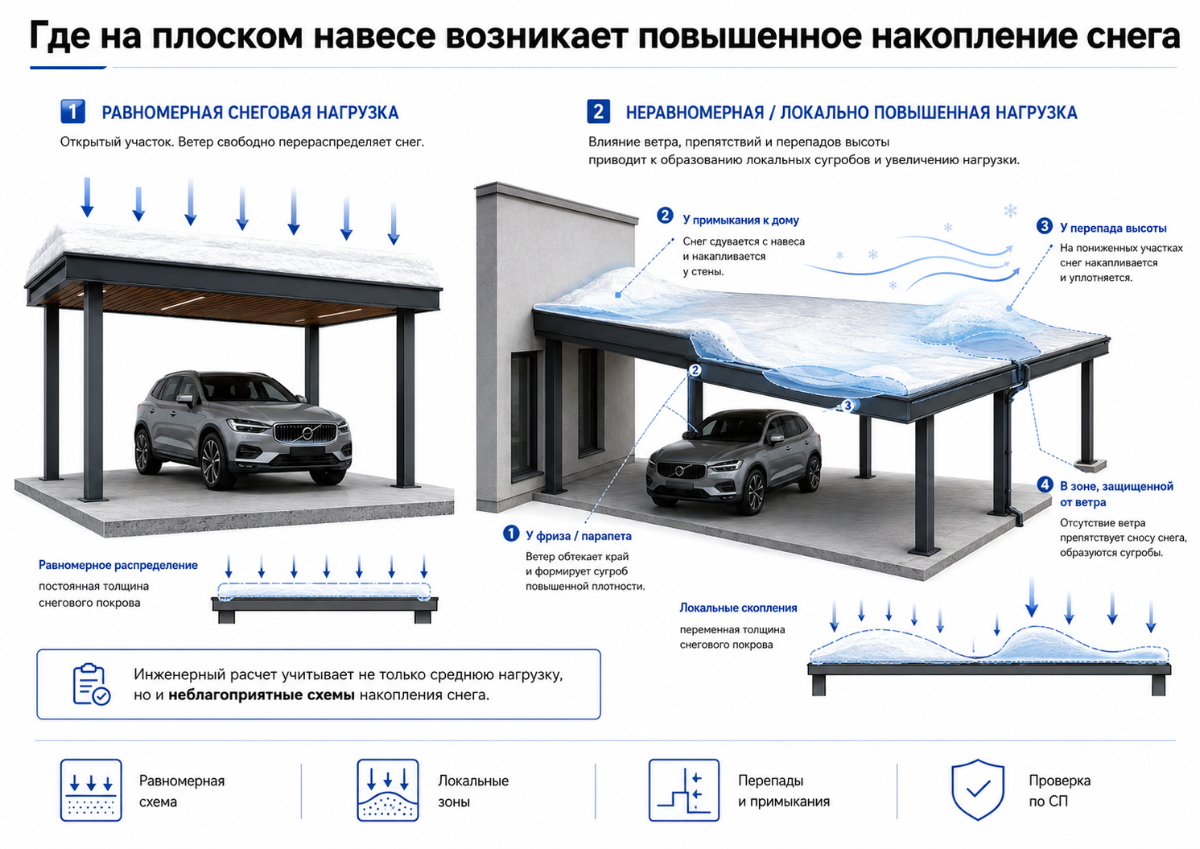

2) Схема: «Где на плоском навесе возникает повышенное накопление снега»

Что показать:

• вид навеса в разрезе или в аксонометрии;
• отдельно выделенные зоны:
  • у фриза / парапета;
  • у примыкания к дому;
  • у перепада высоты;
  • в местах, где снег не выдувается ветром;
• две подписи-сценария:
  1. Равномерная снеговая нагрузка
  2. Неравномерная / локально повышенная нагрузка
• можно добавить маленькое пояснение:
  “Инженерный расчет учитывает не только среднюю нагрузку, но и неблагоприятные схемы накопления снега.”

Зачем нужна:
Такая схема отлично объясняет, почему нельзя считать плоский навес “просто по площади крыши”.
